Name: FM-TP1450 Gas naturale Macchina di rivestimento senza plastica per carta rivestita
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TP1020-1320
Price: 931,000.00 USD
Availability: InStock

Casa > prodotti > Rivestimento ad alta velocità >

FM-TP1450 Gas naturale Macchina di rivestimento senza plastica per carta rivestita

Macchina per rivestimento a gas naturale

macchine per rivestimento senza plastica

Macchina per rivestimento FM-TP1450

Luogo di origine:

Cina

Marca:

FENGMING

Certificazione:

Numero di modello:

FM-TP1020-1320

Contattici

Chiedi un preventivo

FM-TP1450 Gas naturale Macchina di rivestimento senza plastica per carta rivestita

Dettagli del prodotto

Modello N.O.:

FM-TP

Modello:

FM-TP1320

Larghezza massima del sito:

1420mm

Larghezza massima del rivestimento:

1420mm

Diametro massimo di un avvolgitore e di un avvolgitore:

1524 mm

Velocità di Max. Coating:

250m/min

Metodo di asciugatura:

Asciugatura ad aria calda e IR

Lunghezza del coltello ad aria:

1350 mm

Materiale di rivestimento:

Carta d'arte, carta cartonata, carta Kraft

Spessore del materiale:

30-250

Pacchetto di trasporto:

Pallet di legno con film

Specificità:

1350 mm

Marchio:

Fengming

Origine:

Zhejiang, Cina

Codice S.A.:

8420100090

Capacità di alimentazione:

3 set/mese

Tipo:

Air Doctor Coater

Tipo di motore:

Pneumatico

Classe automatica:

Automazione

Materiale di imballaggio:

Carta

Tipo di imballaggio:

Cartucce

Applicazione:

pacchetti dell'alimento

Personalizzazione:

Disponibile Richiesta personalizzata

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

pallet di legno

Tempi di consegna

30 giorni lavorativi

Termini di pagamento

T/T, L/C

Capacità di alimentazione

15 insiemi

Prodotti correlati

Macchina per rivestire carta a prova di alcol con cartone duplex

Ottenga il migliore prezzo

2400mm Duplex Board Paper Coating Machine, Coated Paper Machine Manufacturer in China con alte prestazioni

Ottenga il migliore prezzo

FM-TP1450 Macchina di rivestimento senza plastica per carta da bicchiere

Ottenga il migliore prezzo

FM-TP1450 Gas naturale Macchina di rivestimento senza plastica per carta rivestita

Ottenga il migliore prezzo

Contattici

86-577-63796999

Contatto ora

Descrizione del prodotto

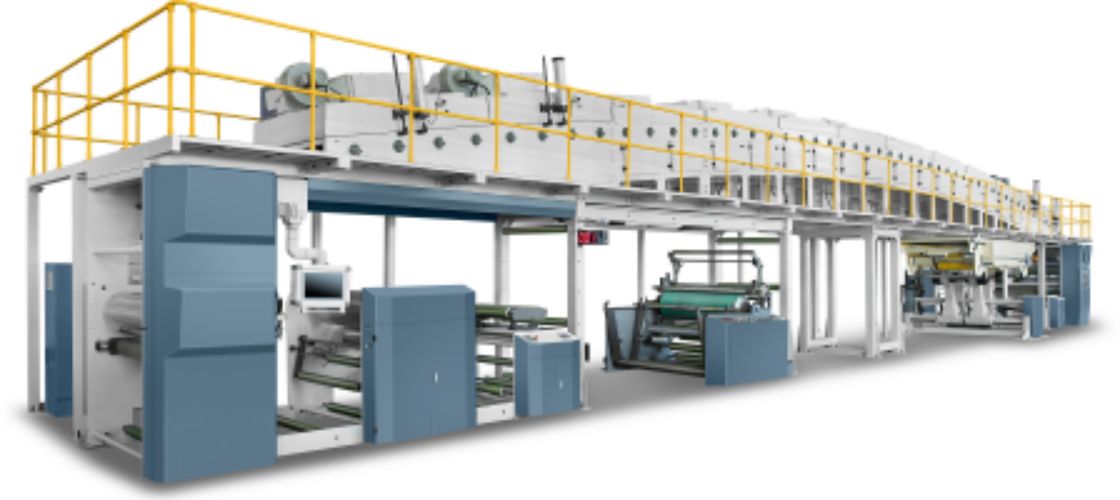

FM-TP1350 Macchina senza rivestimento di plastica ad aria calda per la produzione automatica di carta da imballaggio

Descrizione della configurazione della macchina di rivestimento
FM-TP1320 è una macchina da rivestimento con tecnologia speciale sviluppata da Wenzhou Fengming Machinery Co., Ltd.Per rispondere alla tendenza della protezione ambientale verde e sostituire efficacemente la produzione di prodotti in carta con prodotti in carta.Laminatura in PE / PLAQuesta macchina è progettata per carta sottile senza rivestimento di plastica.e la parte superiore adotta touch screen per lo scambio uomo-macchinaLa potenza dell'intera macchina è guidata da una conversione di frequenza e da un controller di movimento. La velocità di rivestimento viene regolata senza passo attraverso l'interfaccia di scambio uomo-macchina.Il sistema di asciugatura adotta il doppio controllo del controllo della temperatura e della curva di velocitàa pLa Commissione ha proposto una proposta di direttiva che prevede un'esperienza di funzionamento e di manutenzione più concisa, sicura e umanizzata.

PrincipaleEelettricoCin figura:

PLC:Yaskawa, Giappone
Scambio uomo-macchina:VISIONE di Vienna
Potenza di riavvolgimento e scarico: Danma
Rivestimenti eAsciugaturaPotenza del forno: Yaskawa, Giappone
Sistema di feedback:Koyo, Giappone
Sistema di controllo della temperatura: Omron, Giappone
Apparecchi elettrici a bassa tensione:
Regolazione di potenza: Hanmei

Configurazione dell'intera macchina:

Sistema di scarico: adotta un sistema rotativo automatico di alimentazione e scarico, il scarico adotta un servo propulsore asincrono, gli assi A e B ricaricati attraverso un motore rotante,meccanismo di taglio automatico per ottenere la giunzione di carta a rotolo senza sosta ad alta velocità.
tensione adotta un convertitore di frequenza per controllare un servo asincrono per la scarica attiva,e la velocità di scarico è controllata dal vettore di convertitore di frequenza per rendere l'intera macchina raggiungere una tensione costante.
Il processo adotta un dispositivo di correzione EPC per correggere la deviazione della carta originale.

Dispositivo di rivestimento

Il rivestimento adotta Yaskawa servo per controllare il rivestimentoaniloxper il rivestimento quantitativo.
La parte di alimentazione della colla è controllata da una pompa pneumatica a diaframma.

Parte di asciugatura

Forno per rivestimento di carta sottile curvo speciale Fengming
Il forno è dotato di un meccanismo automatico di filettatura della carta, che è conveniente e rapido per filettare la carta ed evita il contatto ad alta temperatura tra i lavoratori e il forno.
Va notato che la struttura unica del forno può risolvere efficacemente i gravi problemi di curling e rughe dopo il rivestimento di carta sottile.
Il rullo di passaggio nel forno è dotato di cuscinetti, ma per ridurre i graffi è appositamente dotato di un sistema di alimentazione indipendente.Riducendo così la tendenza di attrito del rullo.
L'intero forno è dotato di un sistema di scarico dei rifiuti utilizzato per l'emissione dei gas di scarico.
L'uscita del forno è dotata di un sistema di raffreddamento dell'aria per raffreddare la superficie del materiale.

CRicezione e trazione

Questa parte è dotata di una piccola potenza di trazione e un braccio oscillante di tensione viene utilizzato per compensare la deviazione di velocità.solo separare il rullo di trazione)
Questo gruppo è dotato di un sistema di correzione EPC prima della ricezione, che viene utilizzato per correggere ladistorsioniIl rivestimento può presentare meglio una superficie piana.

- D. Rifilamentoparte

Utilizzando un dispositivo di cambio automatico del rotolamento rotativo degli assi A e B.

1Il rimbalzo adotta il controllo servo asincrono dei rulli A e B e i rulli A e B possono essere cambiati ad alta velocità senza fermare la macchina attraverso il meccanismo di taglio.
2. L'avvolgimento è dotato di un sistema di correzione automatica, e la carta viene automaticamente corretta per assicurare la regolare avvolgimento della carta.
3Il rimbalzo è dotato di un meccanismo di taglio per realizzare il controllo casuale di rotoli grandi e piccoli.

ESistema di raffreddamento ad acqua(questo sistema è facoltativo per i clienti a seconda dei lororequisiti)

Questo sistema può fornire un'unità di raffreddamento efficiente dopo il raffreddamento ad aria e prima dell'avvolgimento..
Sono presenti due rulli d'acqua di raffreddamento forzato disposti in tipo "S", e la potenza dei rulli d'acqua proviene da un motore di azionamento separato.
La fonte di energia per il raffreddamento è un'unità di scambio di refrigerazione indipendente con un compressore, controllo indipendente della temperatura dell'acqua di raffreddamento.

Configurazione della potenza (299KW)

A. Sistema di alimentazione (174,56 kW)

Articolo	pc	Potenza	Potenza totale
Servomotore asynchrono di svolta	2	30KW	60KW
Rifilamentomotore servomotore asincrono	2	30KW	60KW
Servomotore di rivestimento	1	4.4KW	4.4KW
Servomotore di trazione	2	4.4KW	8.8KW
Motore rotante	2	4KW	8KW
Motore a taglio	1	1.1KW	1.1KW
Carta attraverso motore	1	0.75KW	0.75KW
Motore a soffiatura	7	2.2KW	15.4KW
Motore di ricarica dell'acqua	1	0.75KW	0.75KW
Motore a rulli a refrigerazione	1	3.7KW	3.7KW
Frigorifero ad acqua	1	11KW	11KW
Pompa dell'acqua	2	0.33KW	0.66KW

B. Sistema di riscaldamento:(120 kW)

Articolo	pc	Potenza	Potenza totale
Sopratore d'aria1,2,3,4,5)	5	24KW	120KW

IR(Opzionale)	7	18 kW	126 kW

C. Altri 1 kW

Si prega di notare che:
Le statistiche di potenza sono la potenza di progettazione e installata. La potenza di lavoro del sistema di alimentazione è fondamentalmente la metà della potenza installata. La potenza di riscaldamento è il valore impostato del lavoro effettivo.a causa della differenza di impostazione dei parametri e della velocità di lavoro, il consumo di energia effettivo è subordinato all'utilizzo.
Se i prodotti della società vengono aggiornati o modificati, prevale la configurazione effettiva del prodotto.
