Descrizione della configurazione della macchina di rivestimento

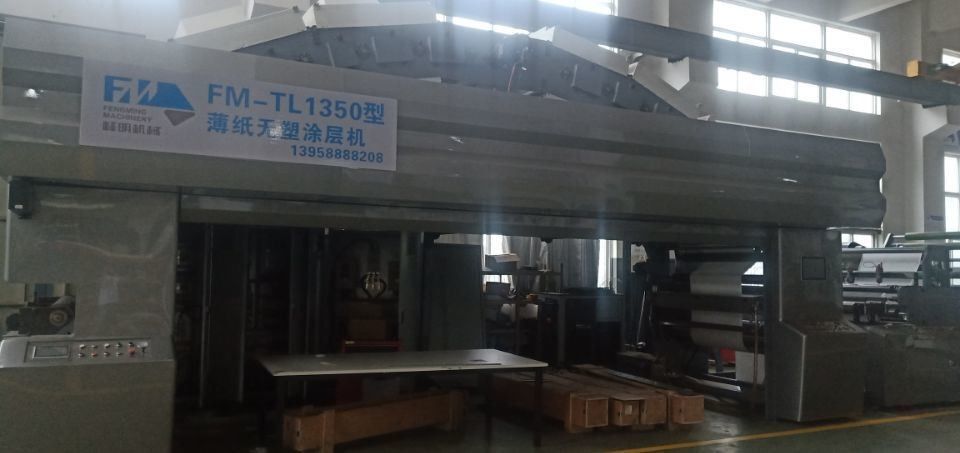

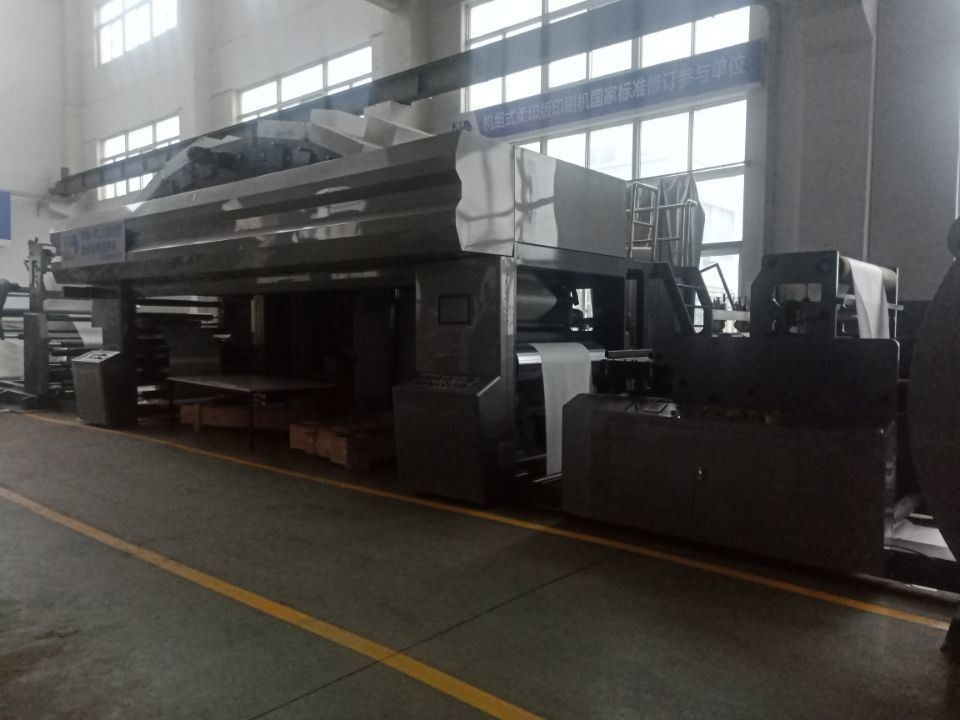

FM-TL1350 è una macchina da rivestimento con tecnologia speciale sviluppata da Wenzhou Fengming Machinery Co., Ltd.Per rispondere alla tendenza della protezione ambientale verde e sostituire efficacemente la produzione di prodotti in carta con prodotti in carta.Laminatura in PE / PLAQuesta macchina è progettata per carta sottile senza rivestimento di plastica.e la parte superiore adotta touch screen per lo scambio uomo-macchinaLa potenza dell'intera macchina è guidata da una conversione di frequenza e da un controller di movimento. La velocità di rivestimento viene regolata senza passo attraverso l'interfaccia di scambio uomo-macchina.Il sistema di asciugatura adotta il doppio controllo del controllo della temperatura e della curva di velocitàa pLa Commissione ha proposto una proposta di direttiva che prevede un'esperienza di funzionamento e di manutenzione più concisa, sicura e umanizzata.

PrincipaleEelettricoCin figura:

1. PLC:Yaskawa, Giappone
2. Scambio uomo-macchina:VISIONE di Vienna
3. Potenza di riavvolgimento e scarico: Danma
4. Rivestimenti eAsciugaturaPotenza del forno: Yaskawa, Giappone
5. Sistema di feedback:Koyo, Giappone
6. Sistema di controllo della temperatura: Omron, Giappone
7. Apparecchi elettrici a bassa tensione:
8. Regolazione di potenza: Hanmei

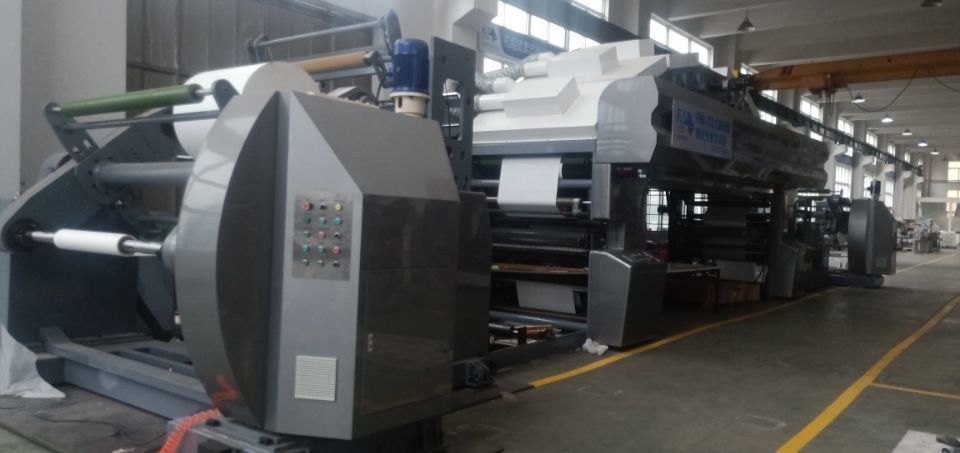

1. Sistema di scarico: adotta un sistema rotativo automatico di alimentazione e scarico, il scarico adotta un servo propulsore asincrono, gli assi A e B si ricaricano attraverso un motore rotante,meccanismo di taglio automatico per ottenere la giunzione di carta a rotolo senza sosta ad alta velocità.
2. tensione adotta un convertitore di frequenza per controllare un servo asincrono per la scarica attiva,e la velocità di scarico è controllata dal vettore di convertitore di frequenza per rendere l'intera macchina raggiungere una tensione costante.
3. Il processo adotta un dispositivo di correzione EPC per correggere la deviazione della carta originale.

1. Dispositivo di rivestimento

1. Il rivestimento adotta Yaskawa servo per controllare il rivestimentoaniloxcilindro per rivestimento quantitativo.
2. La parte di alimentazione della colla è controllata da una pompa pneumatica a diaframma.

1. Parte di asciugatura

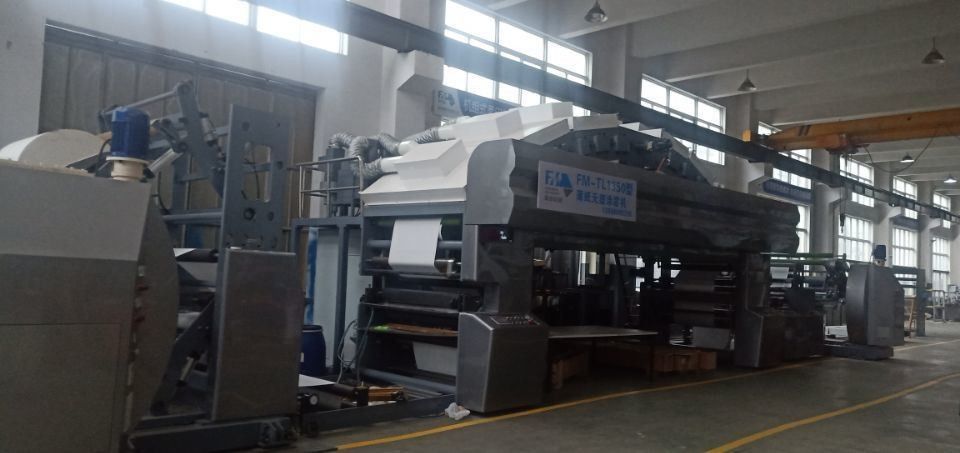

1. Forno per rivestimento di carta sottile curvo speciale Fengming
2. Il forno è dotato di un meccanismo automatico di filettatura della carta, che è conveniente e rapido per filettare la carta ed evita il contatto ad alta temperatura tra i lavoratori e il forno.
3. Va notato che la struttura unica del forno può risolvere efficacemente i gravi problemi di curling e rughe dopo il rivestimento di carta sottile.
4. Il rullo di passaggio nel forno è dotato di cuscinetti, ma per ridurre i graffi è appositamente dotato di un sistema di alimentazione indipendente.Riducendo così la tendenza di attrito del rullo.
5. L'intero forno è dotato di un sistema di scarico dei rifiuti utilizzato per l'emissione dei gas di scarico.
6. L'uscita del forno è dotata di un sistema di raffreddamento dell'aria per raffreddare la superficie del materiale.

1. Questa parte è dotata di una piccola potenza di trazione e un braccio oscillante di tensione viene utilizzato per compensare la deviazione di velocità.solo separare il rullo di trazione)
2. Questo gruppo è dotato di un sistema di correzione EPC prima della ricezione, che viene utilizzato per correggere ladistorsioniIl rivestimento può presentare meglio una superficie piana.

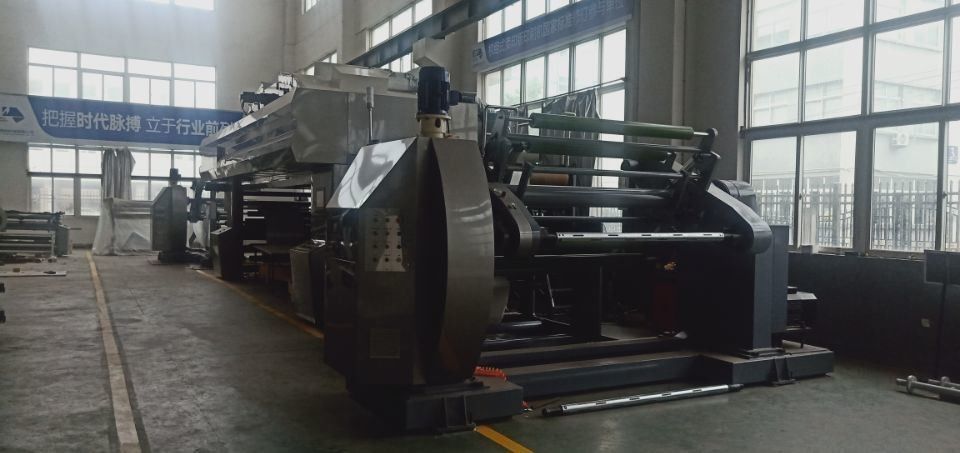

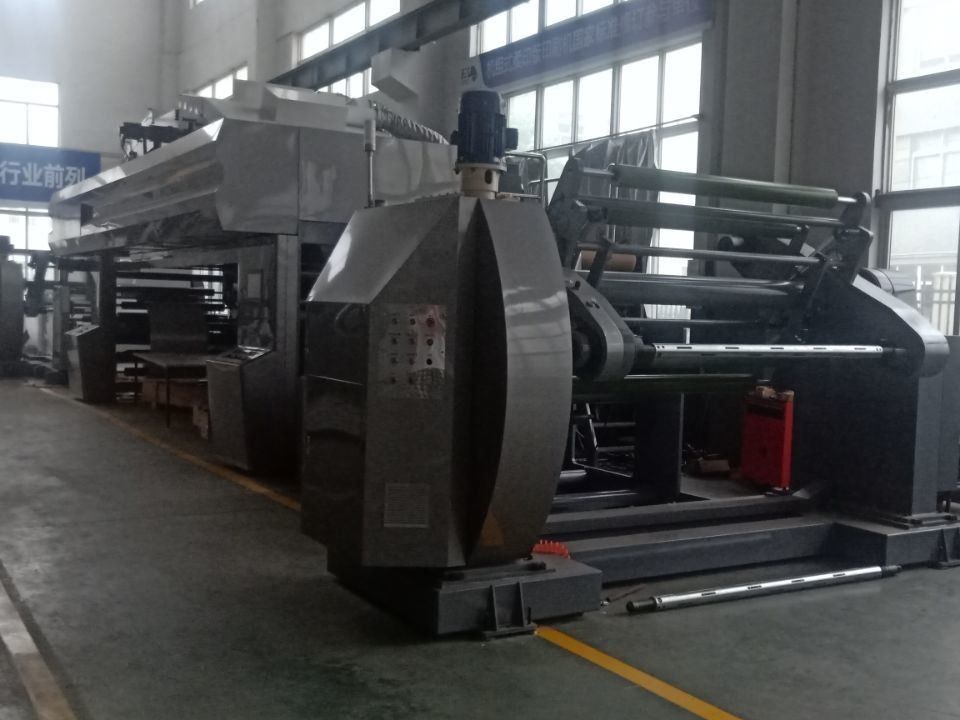

1. Utilizzando un dispositivo di cambio automatico del rotolamento rotativo degli assi A e B.

1. Questo sistema può fornire un'unità di raffreddamento efficiente dopo il raffreddamento ad aria e prima dell'avvolgimento..
2. Sono presenti due rulli d'acqua di raffreddamento forzato disposti in tipo "S", e la potenza dei rulli d'acqua proviene da un motore di azionamento separato.
3. La fonte di energia per il raffreddamento è un'unità di scambio di refrigerazione indipendente con un compressore, controllo indipendente della temperatura dell'acqua di raffreddamento.

C. Altri 1 kW

Si prega di notare che:
Le statistiche di potenza sono la potenza di progettazione e installata. La potenza di lavoro del sistema di alimentazione è fondamentalmente la metà della potenza installata. La potenza di riscaldamento è il valore impostato del lavoro effettivo.a causa della differenza di impostazione dei parametri e della velocità di lavoro, il consumo di energia effettivo è subordinato all'utilizzo.
Se i prodotti della società vengono aggiornati o modificati, prevale la configurazione effettiva del prodotto.
